R1904型电气控制箱(20MPa)
详细介绍
| 一、用途 |
| R1904型电控箱，用于自动控制一套由U-※※AE型终端式电动润滑泵与补脂泵组成的干油润滑系统，即在DEA-2E 型电控箱的基础上，增加了补脂泵自动控制部分。能对系统中的供油点实现自动供油，供油完成后，自动停止。油箱中液位低于一定限度时，补脂泵自动启动，注满油后，自动停止。 控制箱能发出“供油时间延长”、“油箱液位低”、“超负载运转”等故障信号。箱内设有一组外部接点，可向主机或主控室发送系统运转状况（停止、运转、故障）信号。 |

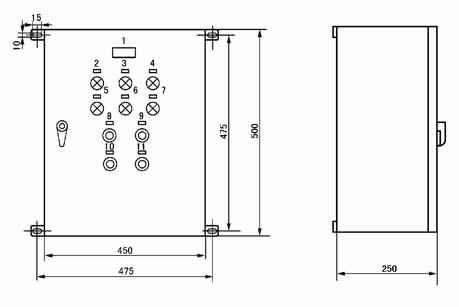

| 二、外形尺寸 |
 |
| 三、标牌符号及文字 |
| 序号符号标牌文字序号符号标牌文字1HL1电源6HL4油箱液位低2HL2干油站工作7SB1任意运转3HL3加油泵工作8SB2故障复位4HL4供油时间延长9SB3加油泵启动5HL5超负载运转10SB4加油泵停止 |

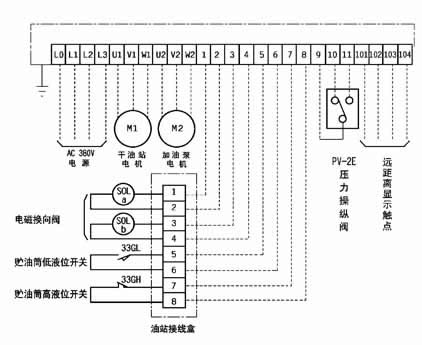

| 四、R1904型电气控制箱接线端子图 |
 |
