AVE型油气分配混合器
一、结构特点及应用范围
AVE型油气分配混合器，它是一种由铝合金材料制造的容积定量式结构的油气分配混合器，设有一个进油口、一个进气口、1～8个油气出口。主要适用于单线卸压式油气润滑系统中。
二、技术参数
型 号 | 进油压力 | 进气压力 | 油气出口数 | L | H |
AVE1-* | ＞2MPa | 0.4～0.6MPa | 1 | 44 | 30 |
AVE2-*/* | 2 | 64 | 50 | ||
AVE3-*/*/* | 3 | 84 | 70 | ||
AVE4-*/*/*/* | 4 | 104 | 90 | ||
AVE5-*/*/*/*/* | 5 | 124 | 110 | ||
AVE6-*/*/*/*/*/* | 6 | 144 | 130 | ||
AVE7-*/*/*/*/*/*/* | 7 | 164 | 150 | ||
AVE8-*/*/*/*/*/*/*/* | 8 | 184 | 170 |
给油系列号＊ | 排 量 |
10 | 0.1ml/cycle |
20 | 0.2ml/cycle |
30 | 0.3ml/cycle |
40 | 0.4ml/cycle |
适用过滤精度25m，粘度≤760cSt/40℃的润滑油；环境温度0℃～40℃。

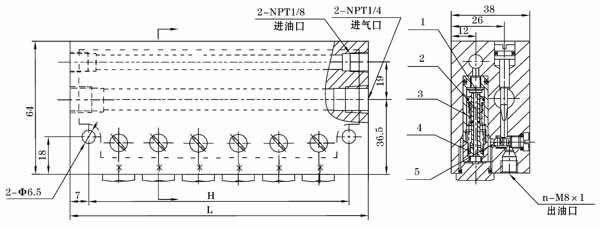

1-密封垫 2-阀芯 3-阀套 4-弹簧 5-橡胶球

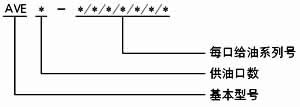

三、型号说明
四、动作说明
从进油口处进入的压力油，在油压的作用下件1下移，紧贴在件2上端面封住了通油通道，同时打开了进油通道向件3上腔充油，件3在油压作用下克服件4弹簧力向下移动，则件3下腔的油顶开件5进入混合腔，在压缩空气的作用下经混合后的油气从油气出口排出。供油主管卸荷后，件1上部油压低并且件3在件4的作用下向上回位，件3上腔充入的油经已打开的件2上端面流道孔进入件3下腔储存，为下一循环供油作好准备。各口的供气量可通过节流螺丝的开口大小进行调节。
五、使用要领
1、必须在规定的环境下使用规定范围的介质。
2、压缩空气接口必须与本油气系统专属的压缩空气网络管路连接，严禁与其它来历不明的气源管路连接，以免发生意外。
3、油气分配混合器的安装位置优先考虑安装在工况条件好，温差弯化小，无腐蚀性介质影响的部位，决不允许安装在长时间受高温辐射烘烤的场合使用。
